IF-ST2110
Carte d’extension SMPTE ST 2110
Transport de données audio professionnel via SMPTE ST 2110
Une solution audio pratique pour le broadcast

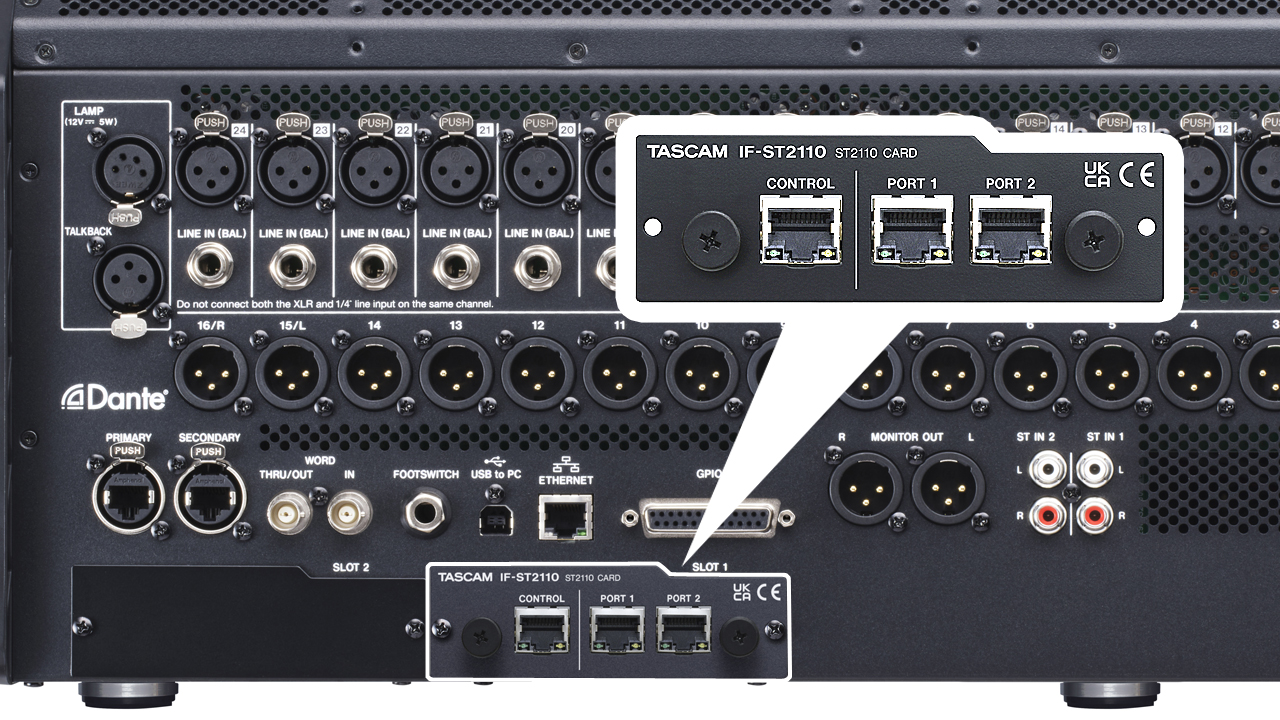

L’IF-ST2110 est une carte d’extension économique pour les consoles de mixage Sonicview et l’enregistreur 64 pistes DA-6400/DA-6400dp de Tascam, permettant de transférer 64 canaux audio sur un réseau AV-over-IP. Elle est entièrement compatible avec le standard de réseau SMPTE ST 2110 AV avec redoncance, conformément à SMPTE ST 2022-07, et elle est également compatible SMPTE ST 2110-30/31, AES67 et NMOS.
Transmission des données audio sur 64 entrées et 64 sorties
La carte IF-ST2110 peut transmettre jusqu’à 64 canaux audio sur le réseau ST-2110 (48 kHz). Si vous travaillez à une fréquence d’échantillonnage de 96 kHz, la nombre d’entrées et de sorties disponibles est diminué de moitié, soit 32.

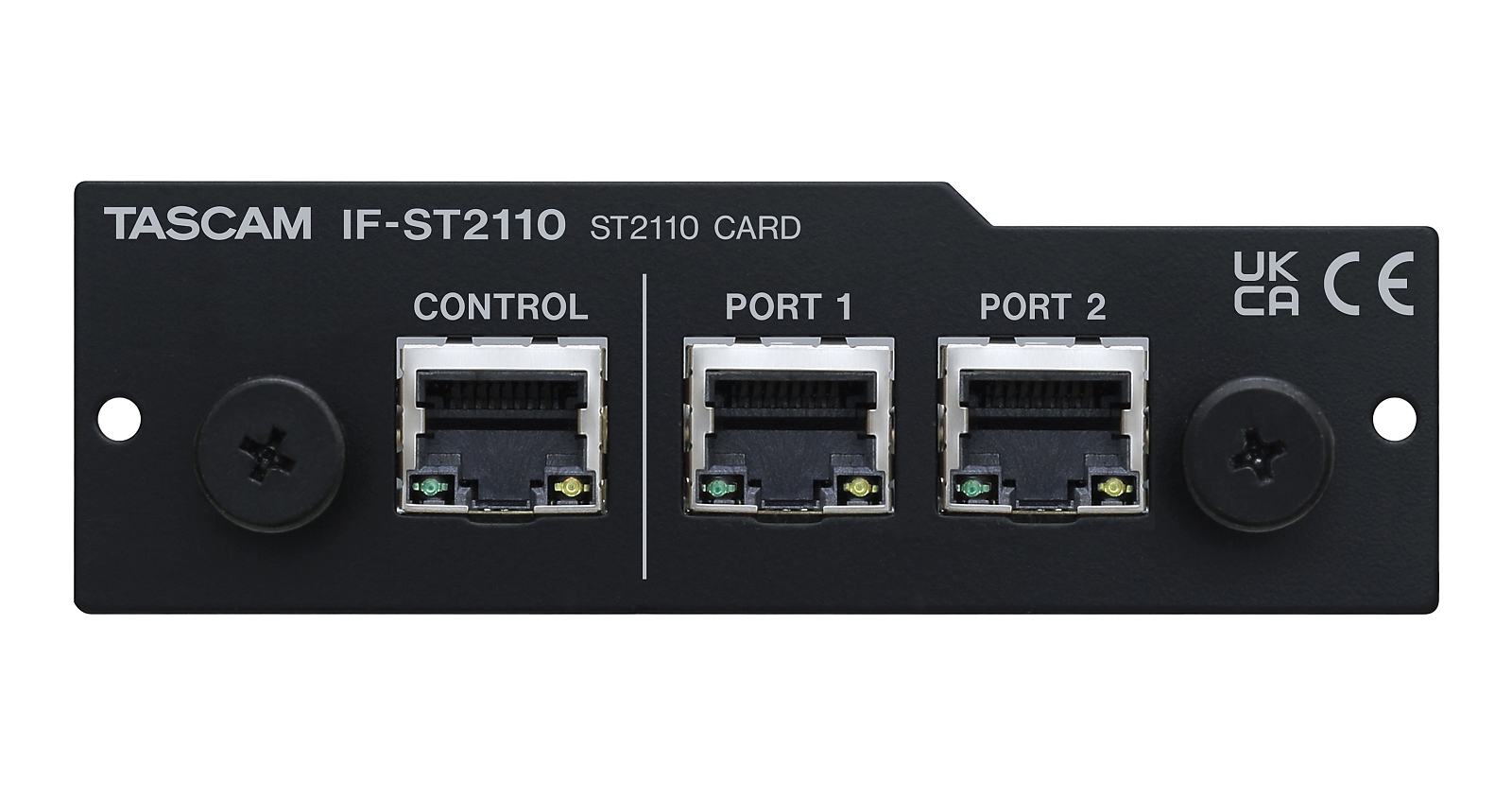

Deux ports médias et port de contrôle indépendant
Les deux ports médias assurent le streaming des données audio avec redondance, conformément à SMTPE ST 2022-7. Le port de contrôle indépendant permet d’accéder à l’interface Web pour la configuration, la modification et le suivi des connexions.
L’utilisation d’une carte de traitement IF-ST2110 dédiée assure la fiabilité et la stabilité du système.

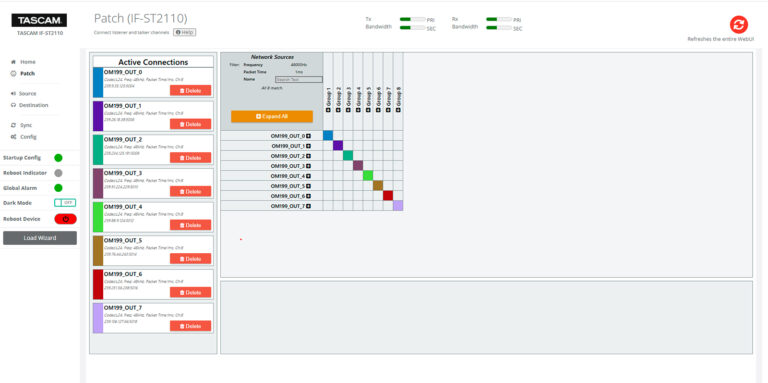

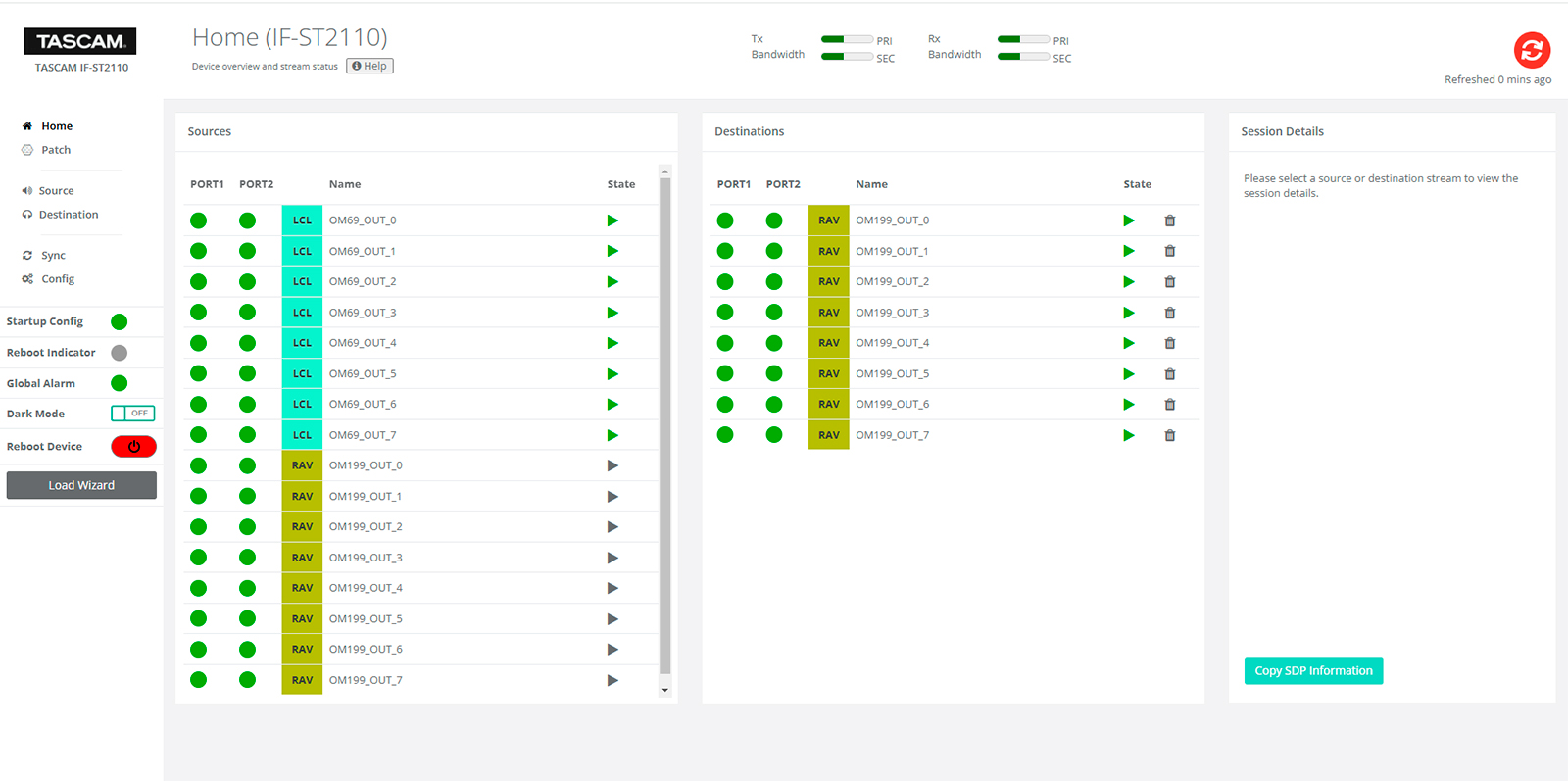

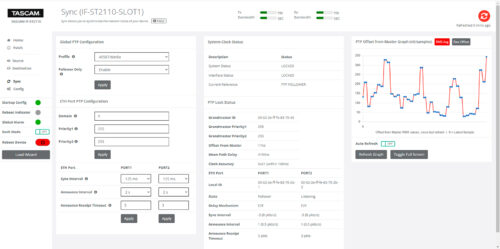

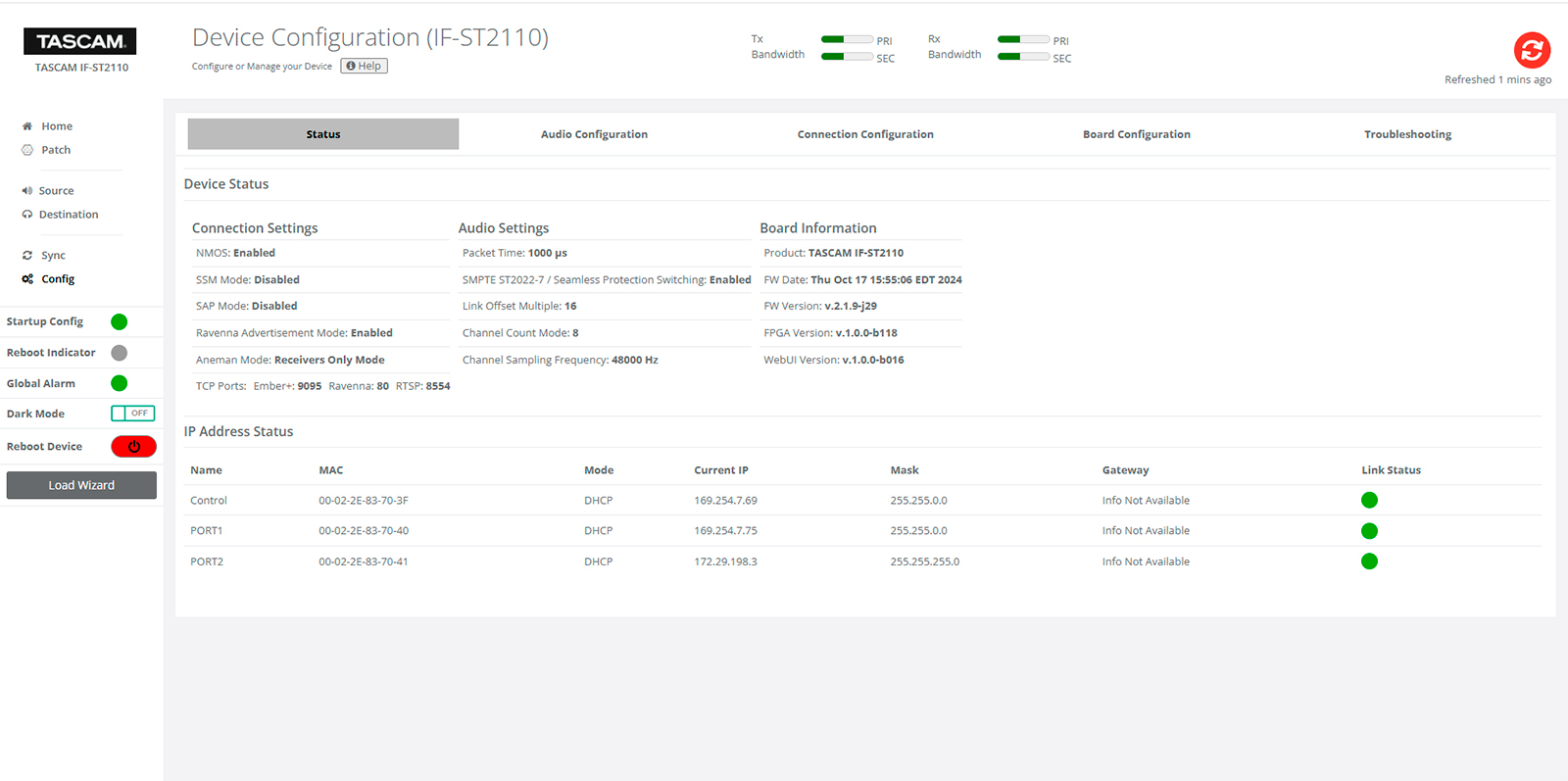

Interface Web très pratique
La carte Tascam IF-ST2110 se gère par l’intermédiaire d’une interface Web intégrée, très claire et bien organisée, assurant une configuration et un suivi faciles en utilisant un navigateur Web.

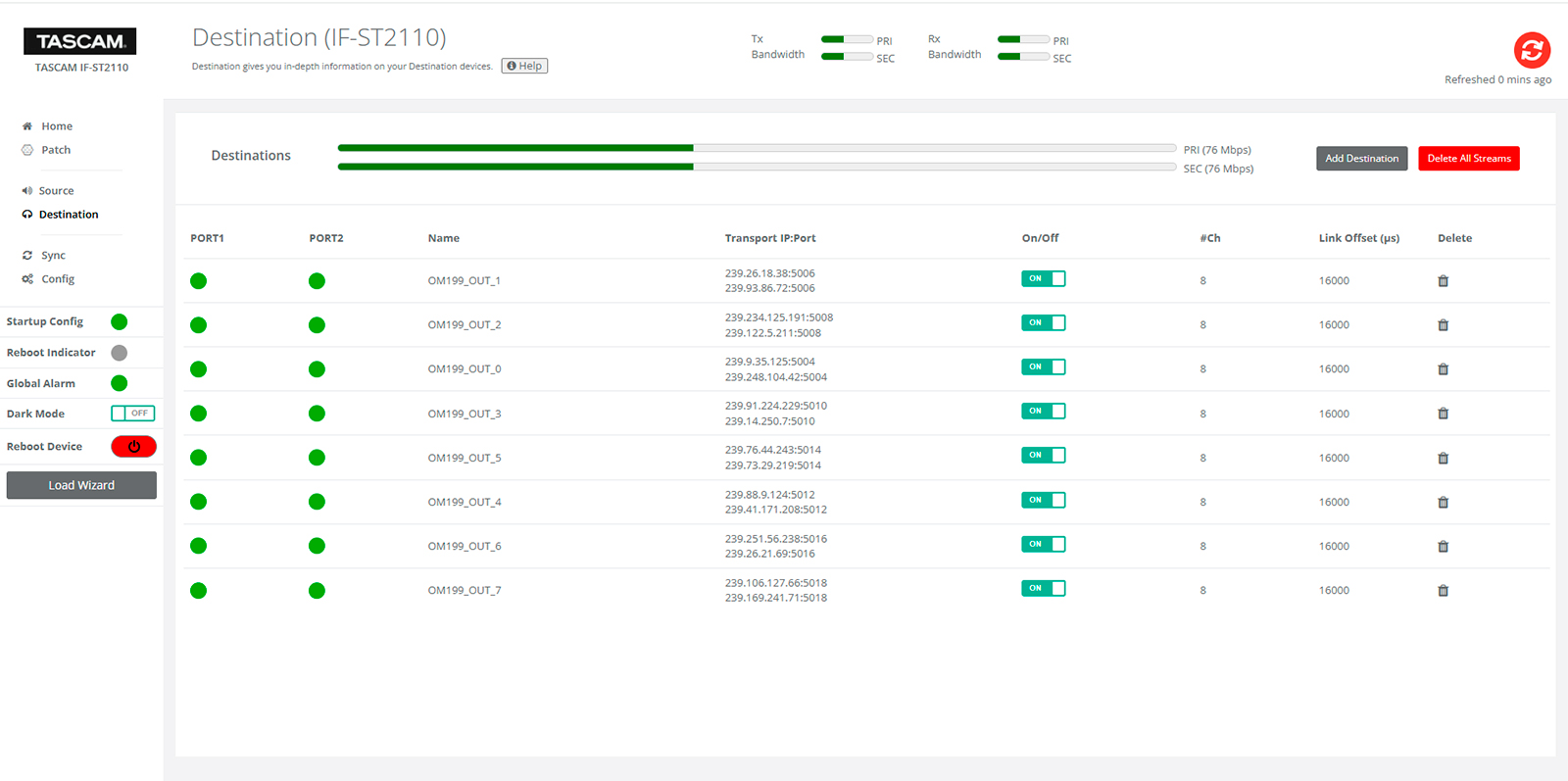

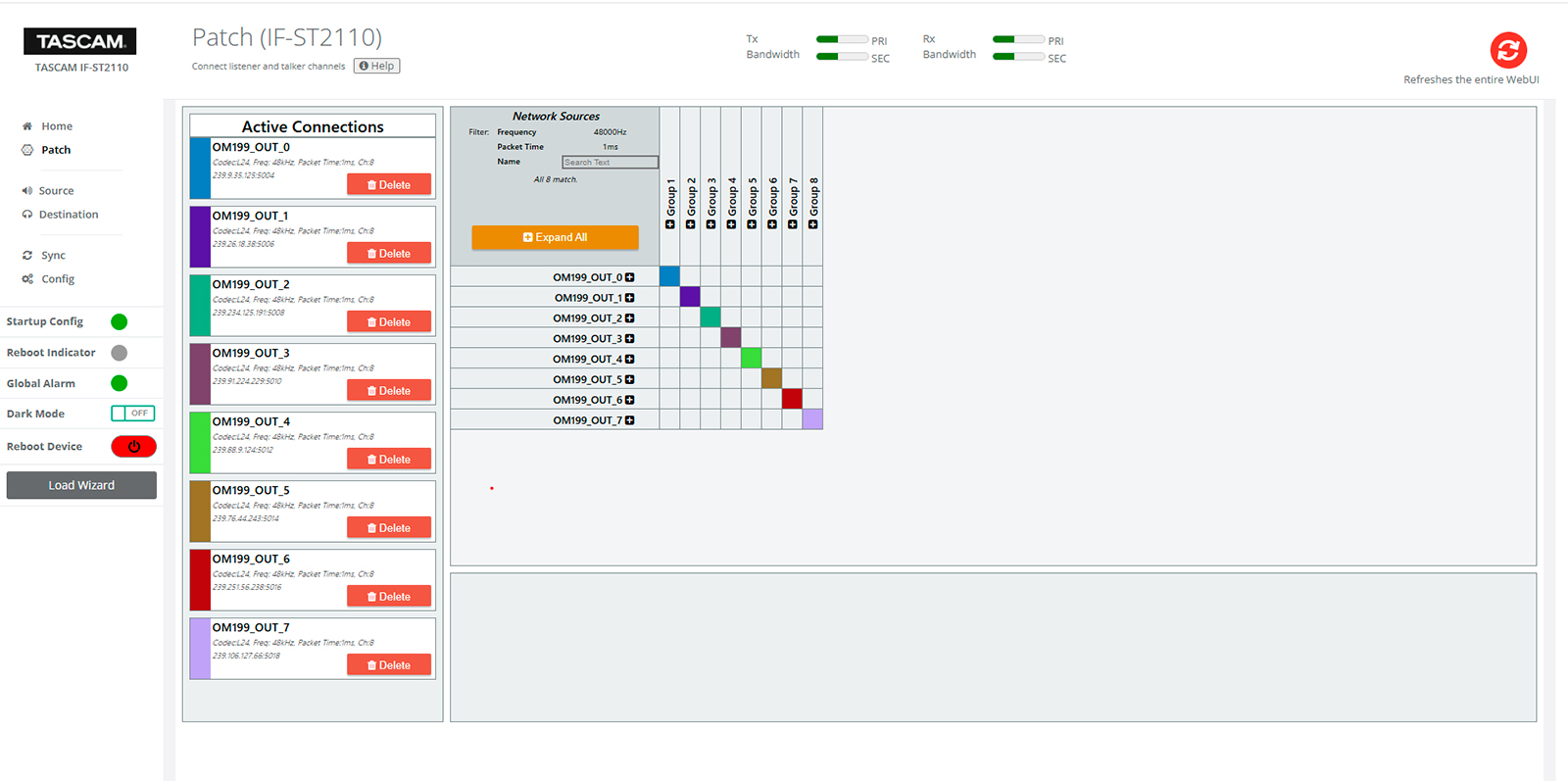

Cliquez sur les différents écrans pour les agrandir.

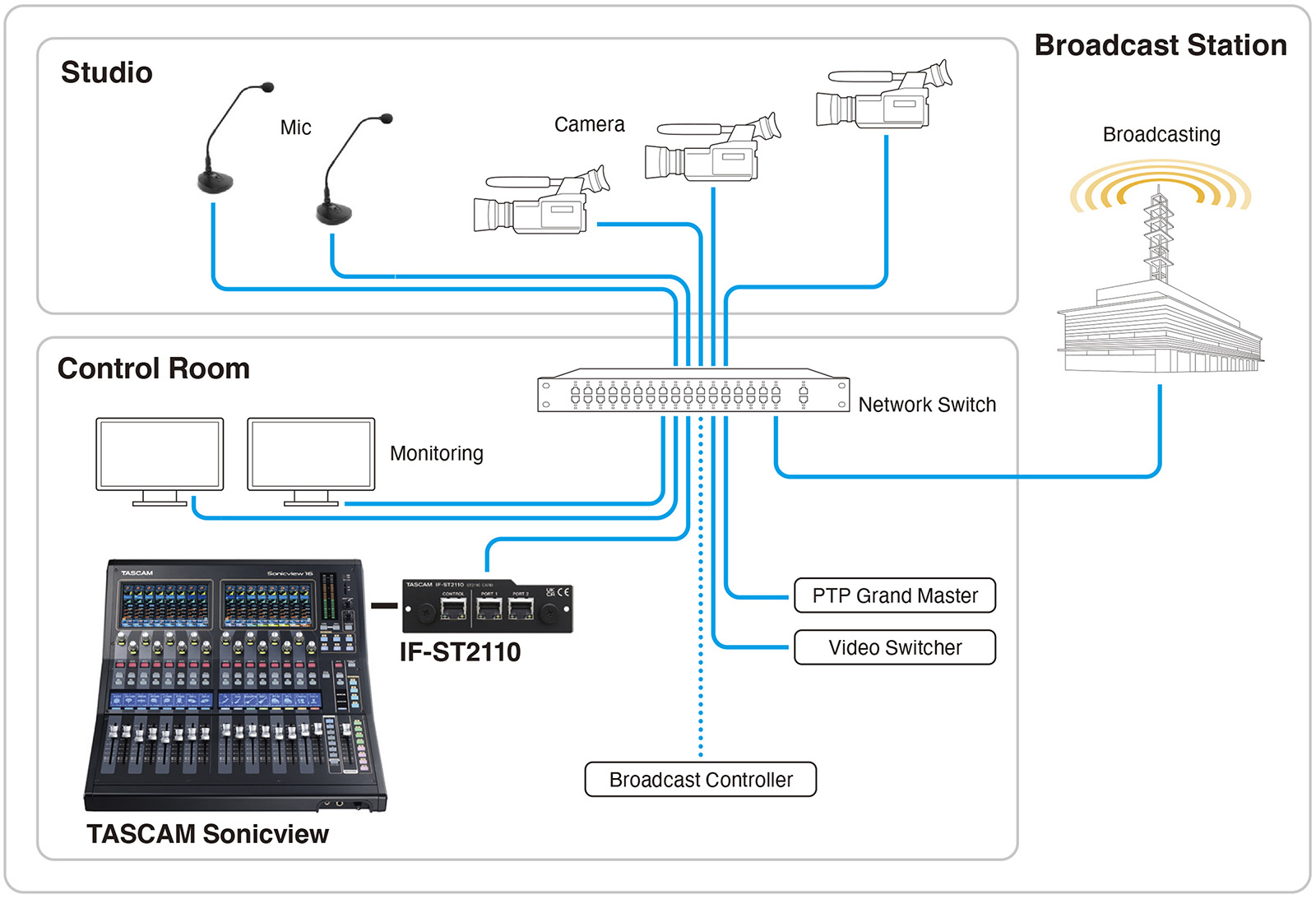

Application : système studio broadcast via IP

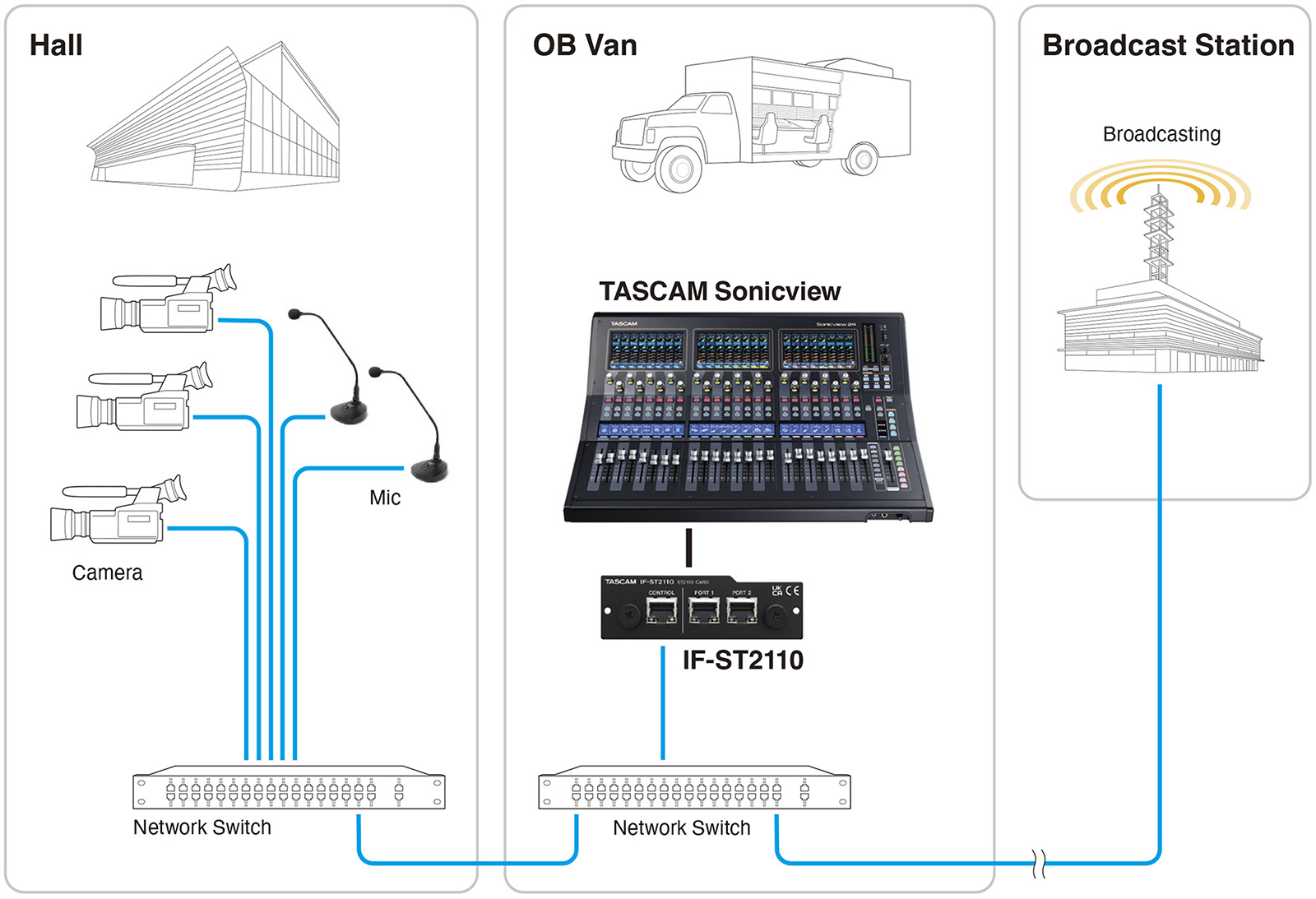

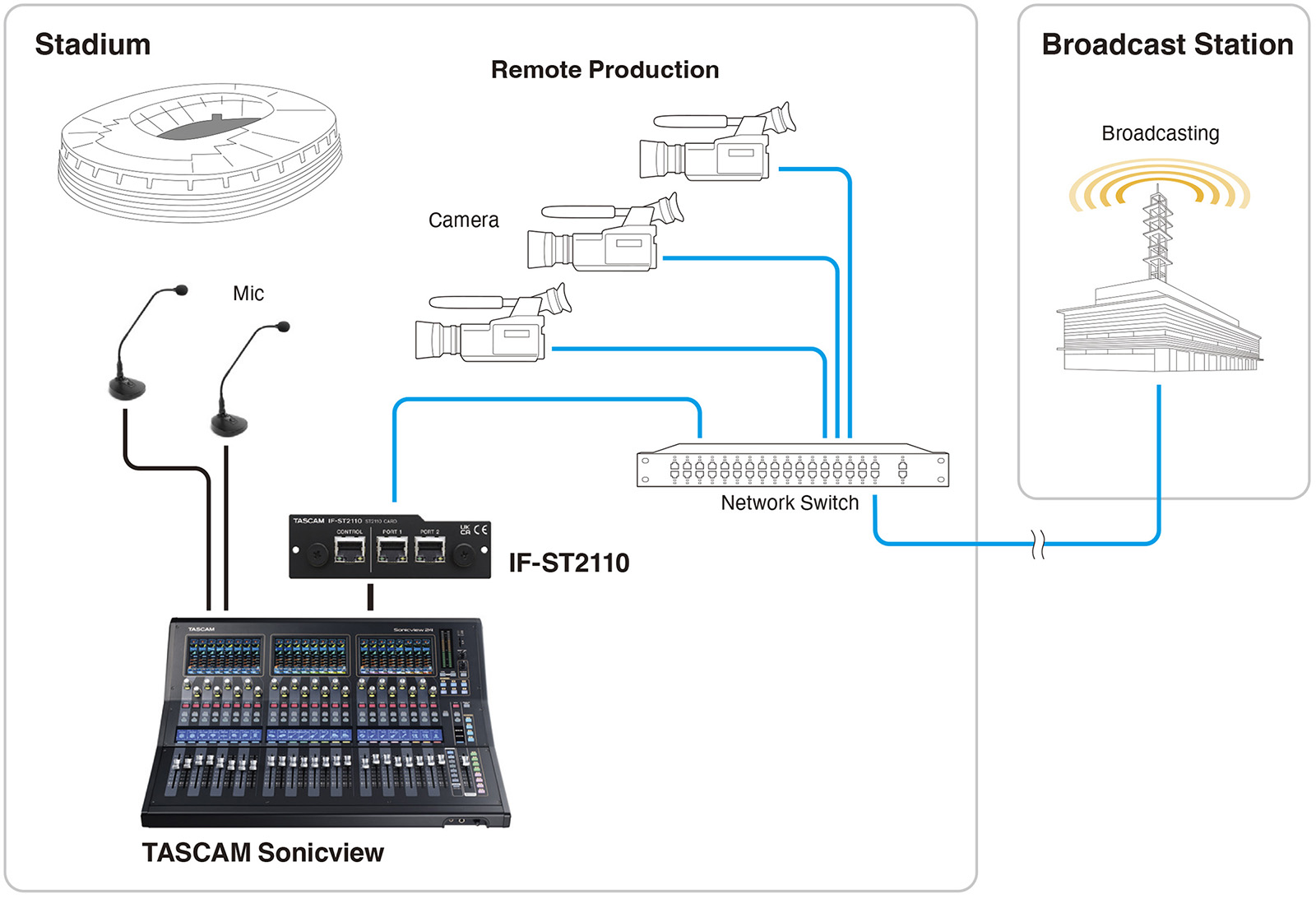

Application : production en extérieur
Application : production en car régie
Fonctionnalités principales
- Compatible avec les standards ST 2110-30/31 et AES67
- Transmission audio sur 64 entrées / 64 sorties en 48 kHz ou 32 entrées / 32 sorties en 96 kHz
- Compatible avec la redondance (ST 2022-7)
- Ports indépendants pour le streaming de données audio et le contrôle
- Deux ports de données audio (PORT 1 / PORT 2)
- Un port de contrôle (CONTROL)
- Compatible NMOS IS-04 (découverte et enregistrement des nodes de médias), NMOS IS-05 (gestion de connexion des nodes de médias) et SAP (Session Announcement Protocol)
- Interface web pour le contrôle, y compris les connexions point à point
Specifications
| Caractéristiques générales | |
|---|---|
| Spécifications audio compatibles | SMPTE ST 2110-30/31, AES67 |
| Nombre maximal de canaux audio | 64 entrées / 64 sorties (48 kHz) 32 entrées / 32 sorties (96 kHz) |
| Fréquence d’échantillonnage | 48 kHz, 96 kHz |
| Résolution numérique | 16 bits, 24 bits, 32 bits (integer) |
| Spécifications de contrôle compatibles | AMWA NMOS IS-04/05 RDS prend en charge DNS-SD et mDNS |
| Spécifications de synchronisation compatibles | PTP – AES67 – IEEE 1588-2008 – SMPTE ST 2059-2 |
| Spécification de redondance compatible | SMPTE ST 2022-7 |
| Temps de tampon | 250 µs à 32 ms |
| Temps de paquet compatibles | 1 ms, 125 µs |
| Nombre de canaux d’encodage par flux | 64 (maxi) |
| Ports de commande et médias (CONTROL, PORT 1, PORT 2) | RJ-45 |
| Norme Gigabit Ethernet | 1000BASE-T (IEEE 802.3ab) |
| Transmission multicast | SSM (IGMPv3) compatible |
| Dimensions (L × H × P, hors tout) | 107 mm × 34 mm × 157 mm |
| Poids | 211 g |
| Température d’utilisation | 0–40 °C |
| Éléments livrés | IF-ST2110, mode d’emploi |
Conception et caractéristiques sujettes à modification sans avis préalable.
