Tascam SERIES 8p Dyna en studioGrâce à ses excellentes caractéristiques audio, à sa souplesse de connexions et à ses préamplis micro exceptionnels, le Tascam SERIES 8p Dyna est un excellent choix, tant pour le studio que pour la scène. Il possède un robuste coffret métallique rackable 1 U, et ses deux ports optiques S/MUX en font une parfaite extension pour une interface Tascam SERIES 102i ou 208i, ou toute interface audio compatible S/MUX ou ADAT simple. Vous pouvez aussi l’utiliser seul, en tant que préampli autonome. Outre ses 8 sorties séparées sur jack TRS, le préampli SERIES 8p Dyna possède aussi un connecteur symétrique multipoints D-Sub 25, assurant une connexion facile avec un boîtier de connexion de sortie XLR BO-16DX/OUT, par exemple. Et son entrée/sortie wordclock assure une synchronisation parfaite si vous utilisez plusieurs préamplis en parallèle ou si vous les intégrez avec d’autres appareils professionnels.

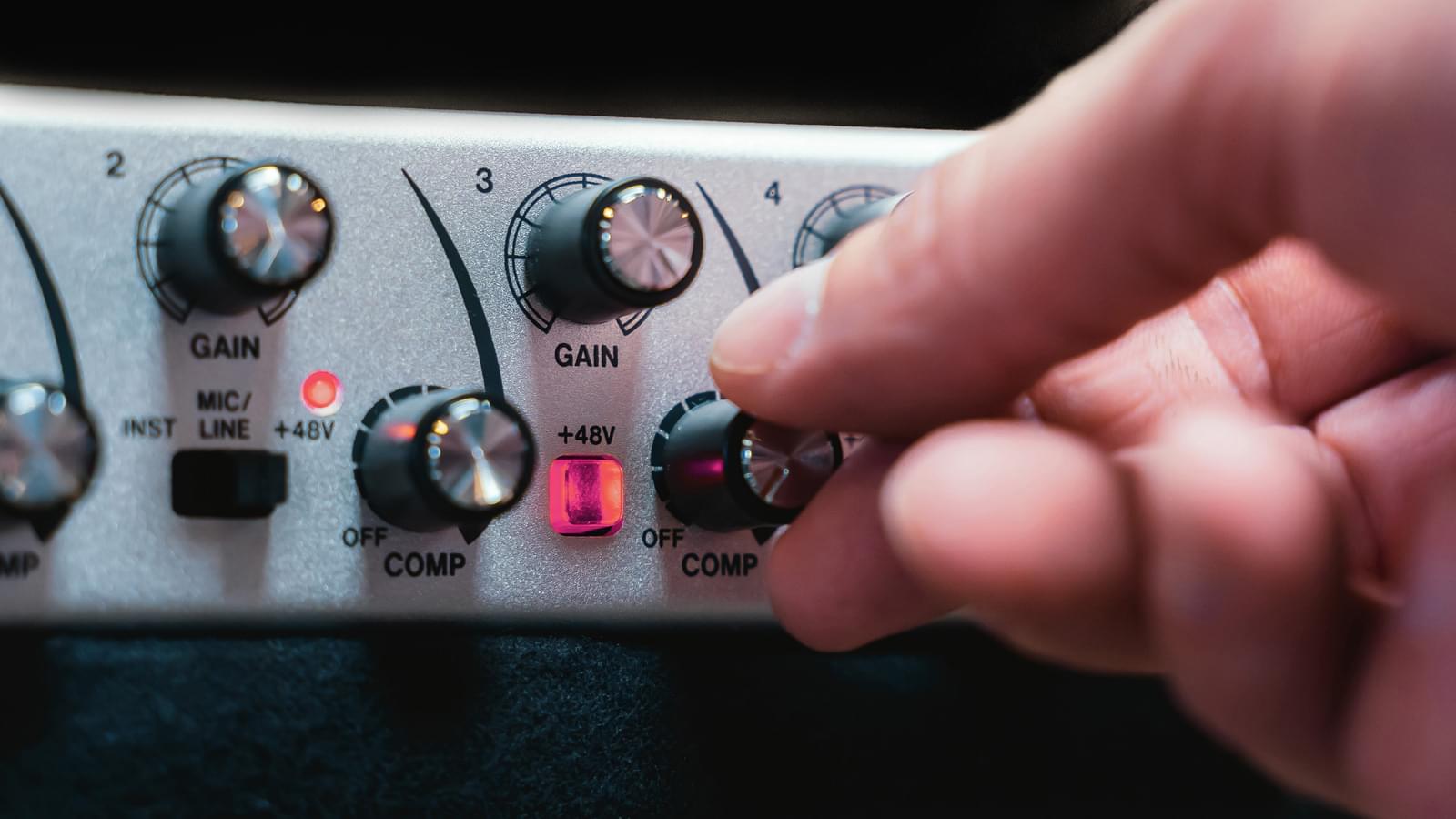

Tascam SERIES 8p Dyna – Compresseur analogique à un seul bouton en chaque entréeChaque entrée microphone permet l’activation individuelle de la tension fantôme +48 V pour alimenter un micro statique, et possède un compresseur analogique à un seul bouton, facile à utiliser, avec True Bypass. Une série complète d’indicateurs vous informe à propos des niveaux de signal, de la compression, d’une éventuelle surcharge et de la valeur en cours de la fréquence d’échantillonnage.

Des entrées de grande qualité, en studio comme sur scène

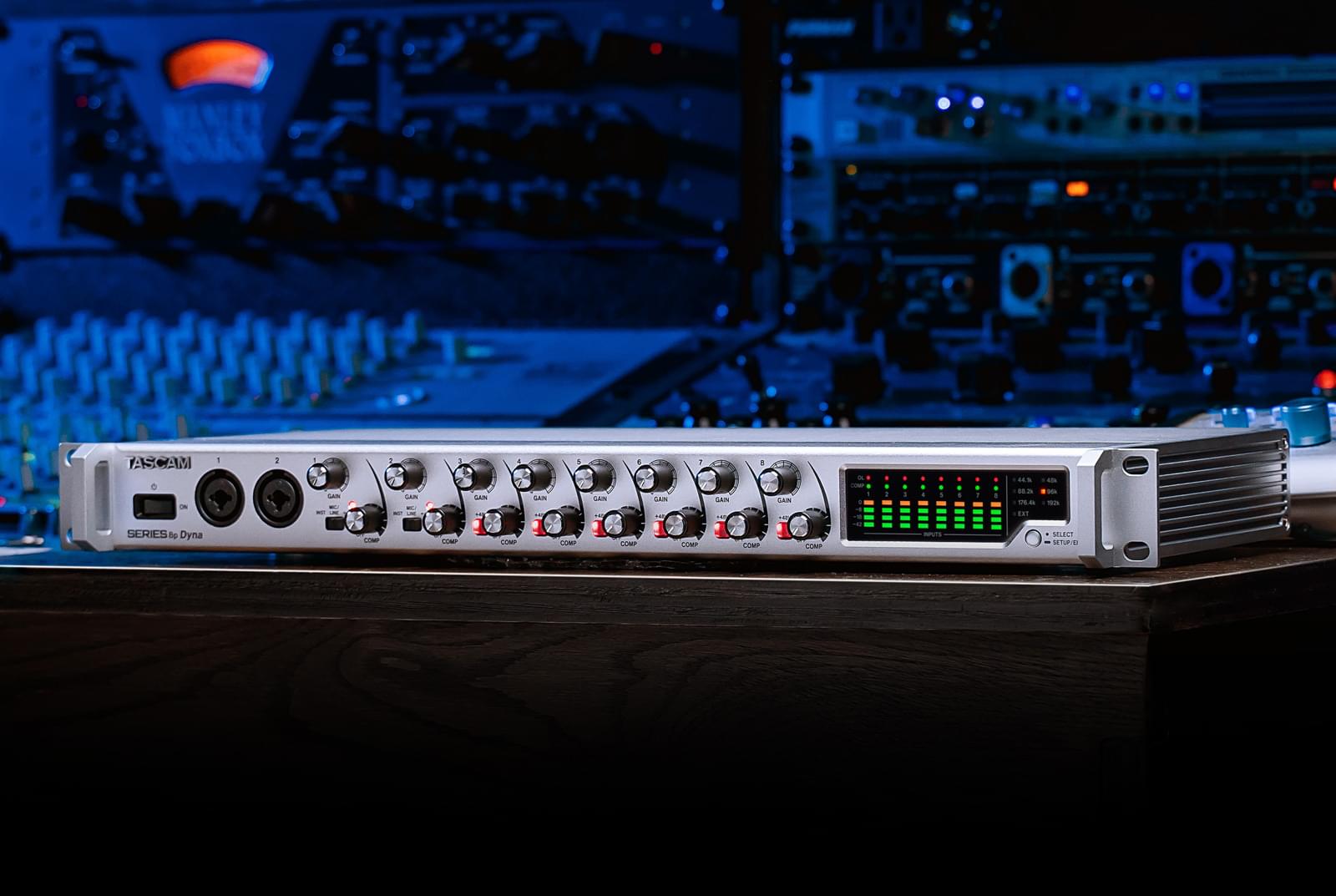

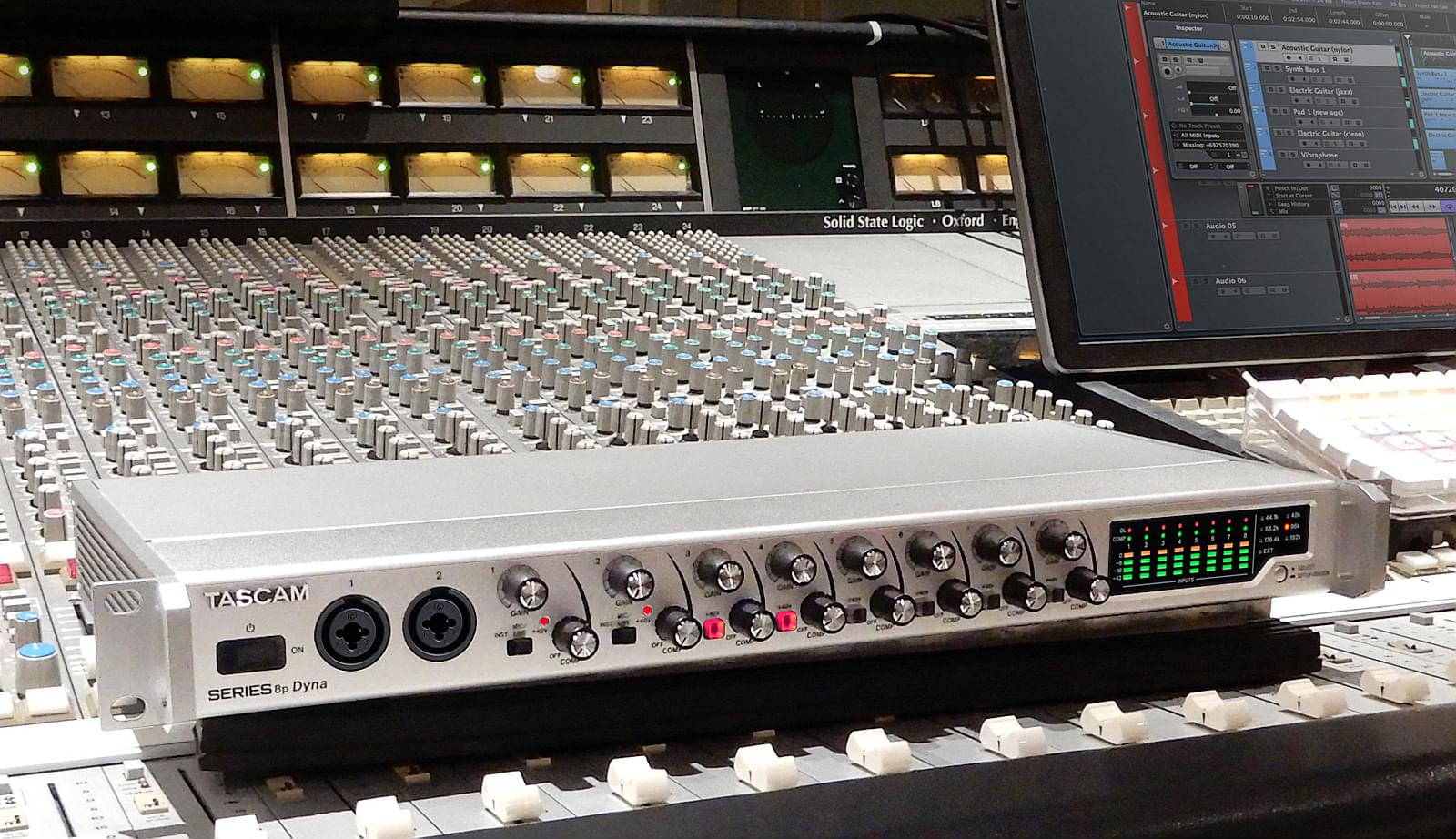

Le Tascam SERIES 8p Dyna en environnement studio

Tascam est connu depuis longtemps pour ses préamplis micro alliant transparence, naturel et bruit de fond ultra-faible. Les 8 excellents circuits de préamplification de technologie HDIA (High Definition Instrumentation Architecture) intégrés au SERIES 8p Dyna sont les meilleurs jamais proposés par Tascam. Le niveau de bruit de fond équivalent (EIN) est de -127 dBu, le taux de THD est de 0,0007%, la gamme dynamique est de 116 dB, et la séparation des canaux est de 119 dB. Un compresseur analogique facile à utiliser (un seul bouton) est présent sur chaque entrée. Équipé d’un True Bypass, il réduit la dynamique des signaux d’entrée, ce qui facilite leur gestion ultérieure.

Des fonctionnalités d’une grande souplesse

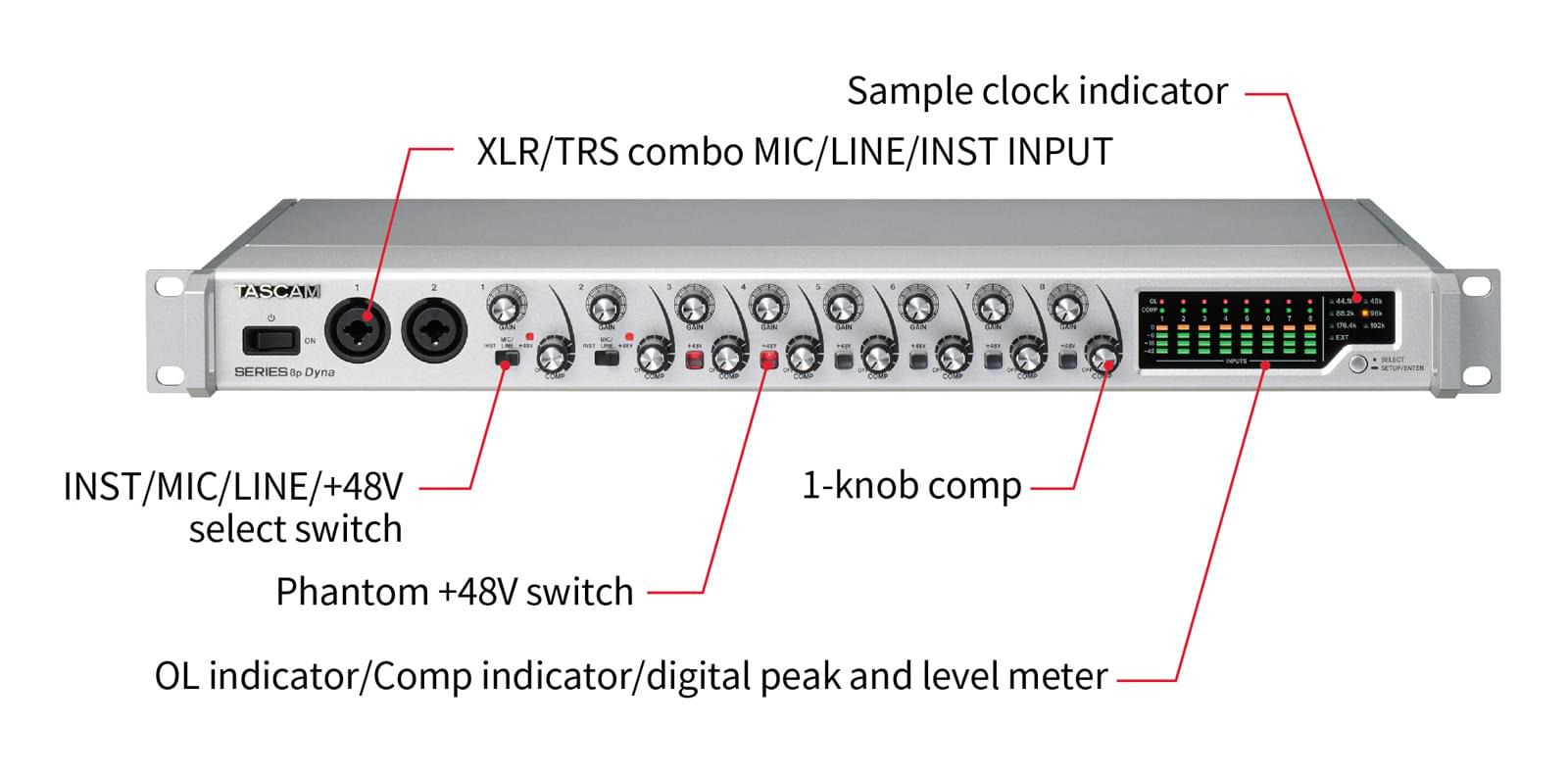

Tascam SERIES 8p Dyna – Description de la face avant

Les deux entrées instrument/microphone sur Combo en face avant permettent de brancher rapidement des micros, des guitares, basses ou autres. Six entrées symétriques micro/ligne se trouvent sur le panneau arrière. Chaque entrée microphone dispose d’une tension d’alimentation fantôme commutable séparément, ce qui permet d’utiliser tous les types de microphones : dynamiques, statiques, à ruban et vintage, dans des conditions optimisées et en toute sécurité. Au final, une solution d’entrée polyvalente, pour l’enregistrement comme pour le son live.

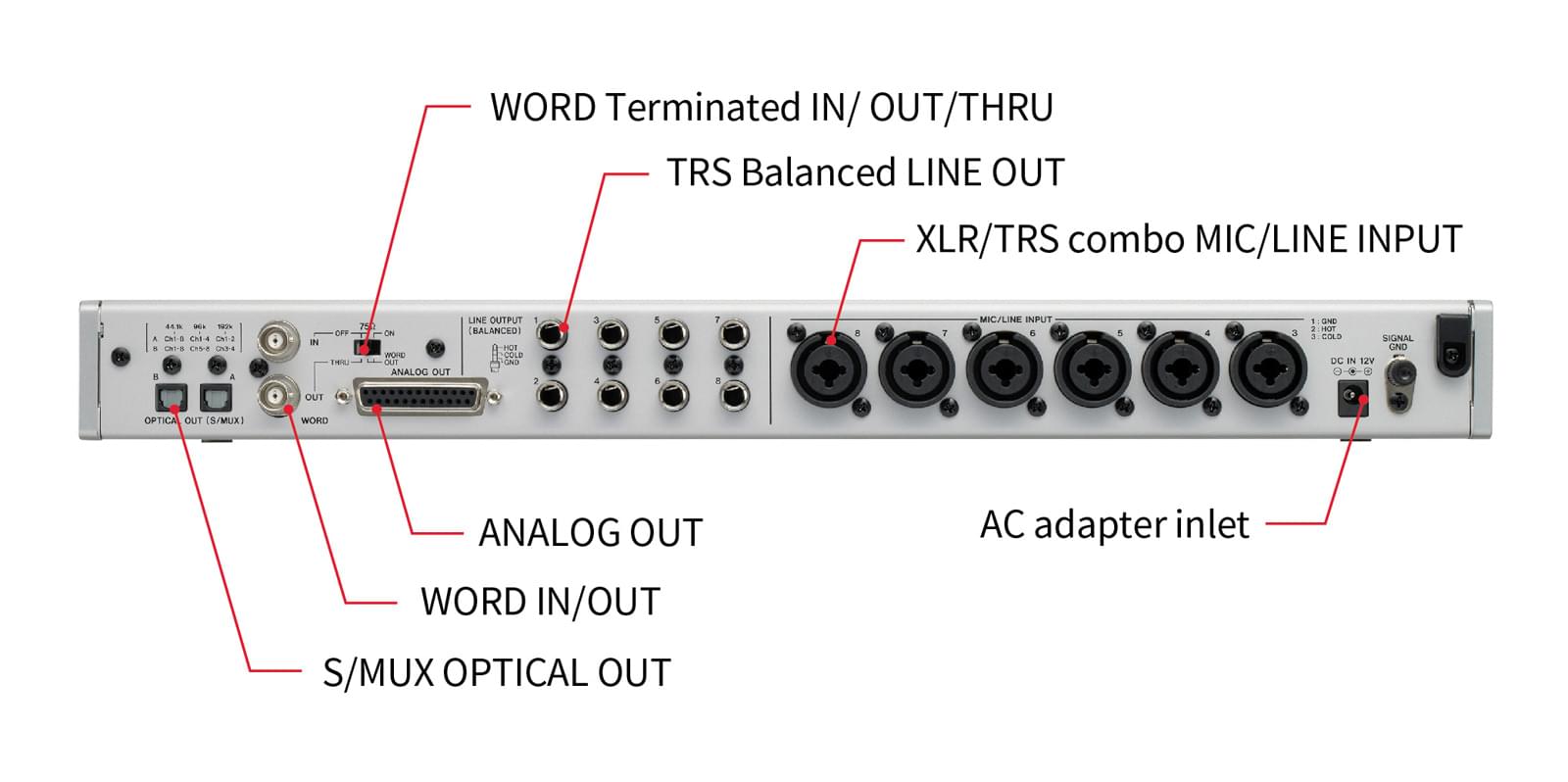

Tascam SERIES 8p Dyna – Description du panneau arrière

Complétez votre interface ou autre appareil

Tascam SERIES 8p Dyna

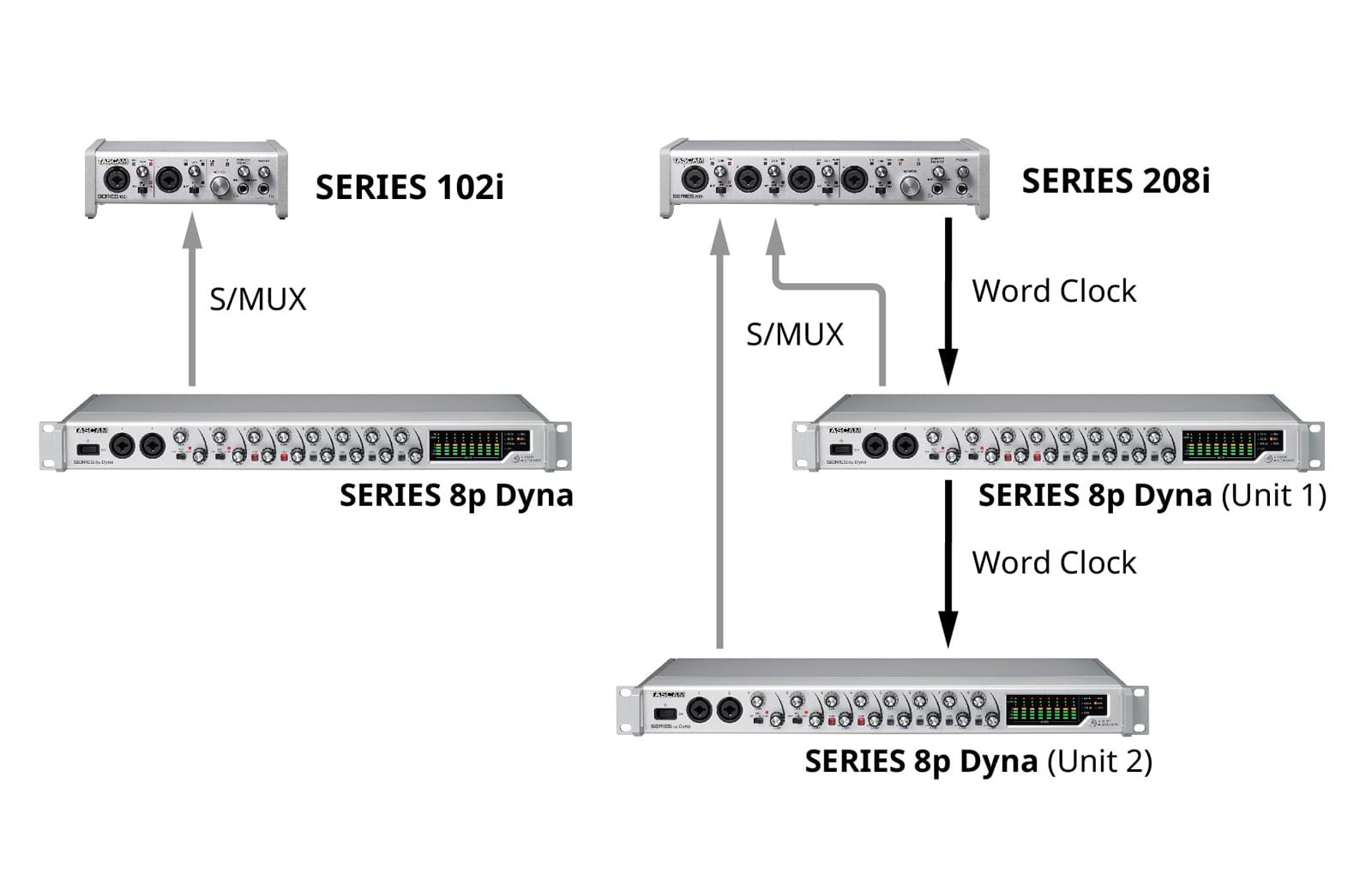

Les deux sorties optiques S/MUX à l’arrière du SERIES 8p Dyna permettent d’utiliser l’appareil comme expandeur d’entrées pour des interfaces audio compatibles S/MUX, par exemple les Tascam SERIES 102i et 208i, et aussi l’US-20x20. Le protocole ADAT est également intégré, pour assurer la compatibilité avec d’autres appareils. Grâce aux deux sorties S/MUX, vous pouvez envoyer les 8 signaux audio du SERIES 8p Dyna à une fréquence d’échantillonnage allant jusqu’à 96 kHz (4 canaux en 176,4 kHz ou 192 kHz) afin d’augmenter facilement les capacités d’entrée de votre système audio.

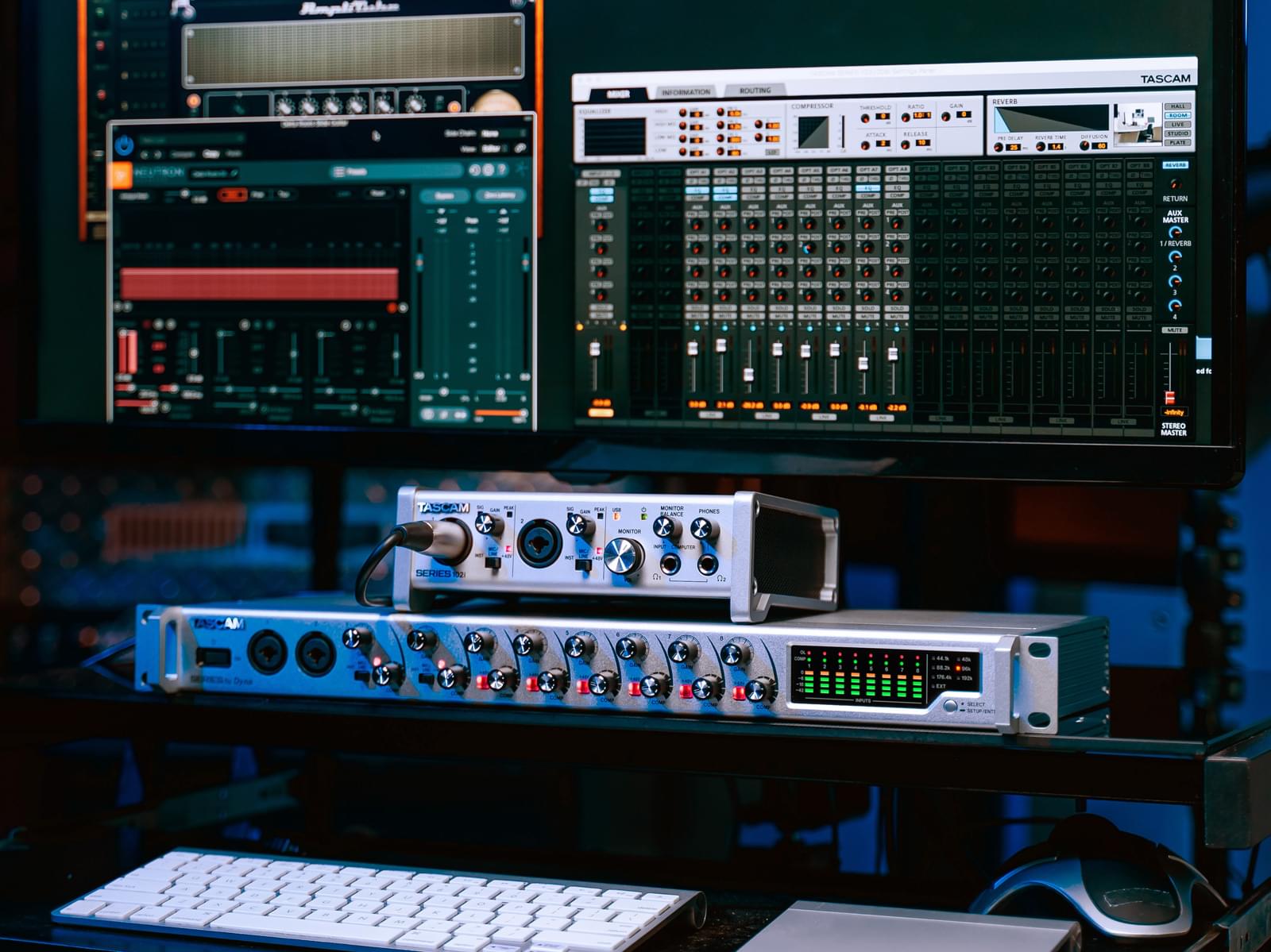

Le Tascam SERIES 8p Dyna ajoute des entrées à votre interface audio Le Tascam SERIES 8p Dyna en configuration home studio

Compatible toutes sorties

Tascam SERIES 8p Dyna – Sorties ligne symétriques

Les 8 sorties analogiques au niveau ligne du SERIES 8p Dyna sont disponibles simultanément sur des connecteurs jack 6,35 mm symétriques et sur un connecteur D-Sub 25 points, en symétrique également. Envoyez vos signaux vers des interfaces, des enregistreurs, des consoles d’enregistrement ou de sonorisation, et n’importe quel appareil audio. Les sorties sur D-Sub sont directement compatibles avec un convertisseur analogique/Dante Tascam ML-16D ou ML-32D, ce qui fait du SERIES 8p Dyna un étage d’entrée d’excellente qualité pour tout réseau audio sur IP.

Les fonctions dont les professionnels ont besoin

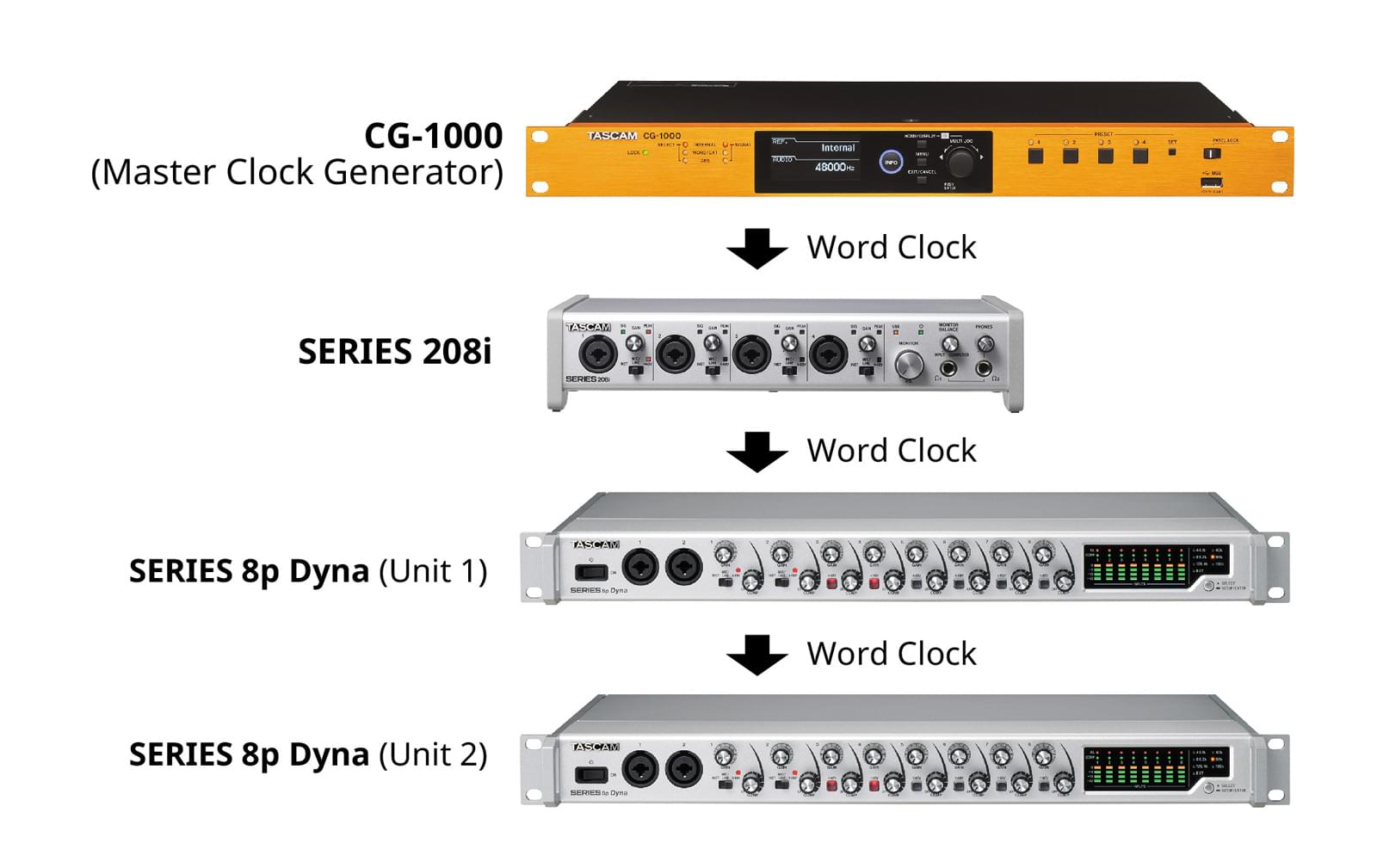

Préamplificateurs de haute qualité, sorties symétriques d’une grande souplesse : le SERIES 8p Dyna est un véritable produit professionnel, jusqu’à son solide coffret métallique rackable 1 U. Ses connecteurs d’entrée et de sortie pour world clock, avec sélecteur In/Out/Thru, assurent une synchronisation correcte des signaux numériques. En utilisant, par exemple, le générateur d’horloge Master Tascam CG-1000 comme source d’horloge pour votre interface et vos préamplis micro SERIES, vous pouvez créer un système d’enregistrement audionumérique de haute précision, satisfaisant les exigences les plus élevées.

Indicateurs de surcharge des étages analogiques, d’activité du compresseur, et échelles de niveau avec crêtes permettent de suivre avec précision ce que reçoit le préampli. Le SERIES 8p Dyna est simple à utiliser, ce qui vous permet de rester concentré sur votre travail.

Le SERIES 8p Dyna se synchronise facilement via word clock.

Options

Boîtier de connexion 16 sorties audio symétriques | Tascam BO-16DX/OUT
BO-16DX/OUT: Boîtier de connexion 16 sorties audio symétriques (connecteurs XLR mâles / Sub-D 25 points)

Fonctionnalités principales

  • Préampli micro 8 canaux avec 8 sorties analogiques et ports optiques multicanaux
  • Préampli micro analogique indépendant, utilisable pour compléter n’importe quelle console ou enregistreur
  • 8 sorties analogiques symétriques groupées sur connecteur Sub-D 25 points et séparées sur jack TRS, facilitant les connexions avec d’autres appareils analogiques
  • Idéal pour ajouter des entrées audio de qualité studio à une interface Tascam SERIES 102i/208i ou US-20x20 avec un seul câble
  • Deux ports optiques S/MUX, permettant de récupérer les 8 canaux en sortie jusqu’à une fréquence d’échantillonnage de 96 kHz
    • 8 sorties à 44,1/48 kHz
    • 8 sorties à 88,2/96 kHz
    • 4 sorties à 176,4/192 kHz
  • Les préamplis micro Tascam HDIA utilisent des amplificateurs issus de l’instrumentation. Ils possèdent des caractéristiques exceptionnelles, se traduisant par un son clair et naturel et un bruit de fond extrêmement réduit.
  • 8 entrées symétriques sur connecteur Combo (XLR/jack TRS)
  • Les entrées 1 et 2 en face avant sont compatibles avec les instruments de sortie haute impédance : guitares et basses électriques notamment.
  • L’alimentation fantôme 48 V est commutable séparément sur chaque entrée.
  • Chaque canal d’entrée possède son propre compresseur analogique à un seul bouton, avec True Bypass
  • Indicateurs de surcharge des étages analogiques, d’activité du compresseur et de présence des signaux numériques, et indicateurs de niveau en face avant
  • Entrée/sortie wordclock (avec sélecteur THRU) pour une grande souplesse de synchronisation de l’horloge audio avec d’autres appareils
  • Adaptateur secteur livré (Tascam PS-P1230, avec 4 connecteurs interchangeables)

Options

  • Boîtier BO-16DX/OUT, pour bénéficier de 16 sorties symétriques sur XLR (soit jusqu’à deux préamplis SERIES 8p Dyna)

Specifications

Caractéristiques générales
Fréquences d’échantillonnage 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Résolution numérique 24 bits
Canaux d’entrées et sorties audio 8 canaux
Entrées audio analogiques
Entrées micro (1–2 en position MIC/LINE, 3–8) Connecteur combiné, XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid)
  Impédance d’entrée 2,4 kΩ
Niveau nominal d’entrée −58 dBu (0,001 Vrms, niveau entrée sur maximum)
−6 dBu (0,388 Vrms, niveau entrée sur minimum)
Niveau maximal d’entrée +10 dBu (2,45 Vrms)
  Gain maximal 52 dB
Entrées Instrument (1–2 en position INST) Connecteur jack 6,35 mm TS
(pointe : point chaud, corps : masse)
  Impédance d’entrée 1 MΩ
Niveau nominal d’entrée −58 dBV (0,0012 Vrms, niveau entrée sur maximum)
−6 dBV (0,501 Vrms, niveau entrée sur minimum)
  Niveau maximal d’entrée +10 dBV (3,162 Vrms)
  Gain maximal 52 dB
Entrées ligne (1–2 en position MIC/LINE, 3–8) Connecteur combiné, TRS 6,3 mm, symétrique
(pointe : point chaud, anneau : point froid, corps : masse)
  Impédance d’entrée 10 kΩ
Niveau nominal d’entrée −48 dBu (0,003 Vrms, niveau entrée sur maximum)
+4 dBu (1,228 Vrms, niveau entrée sur minimum)
  Niveau maximal d’entrée +24 dBu (12,282 Vrms)
  Gain maximal 52 dB
Compresseur Compresseur analogique à 1 bouton
  Bypass True hardware bypass
  Ratio de compression 2:1
  Gamme de seuil 40 dB
Sorties audio analogiques
Sorties ligne (symétriques, Sub-D) Connecteur DB25, 25 points
  Impédance de sortie ≤100 Ω
Niveau nominal de sortie +4 dBu (1,228 Vrms)
Niveau maximal de sortie +20 dBu (7,75 Vrms)
Sorties ligne (sur jack symétrique TRS) Connecteur TRS 6,3 mm, symétrique
(pointe : point chaud, anneau : point froid, corps : masse)
  Impédance de sortie 230 Ω
Niveau nominal de sortie +4 dBu (1,228 Vrms)
Niveau maximal de sortie +20 dBu (7,75 Vrms)
Sorties audio numériques
Sortie optique (S/MUX) Deux connecteurs optiques (JEITA RC-5720C)
  Format de signal Port optique multicanaux
(support S/MUX2 à 88,2 kHz et 96 kHz, support S/MUX4 à 176,4 kHz et 192 kHz)
  Canaux de sortie S/MUX (44,1/48 kHz) A : canaux 1–8
B : canaux 1–8
  Canaux de sortie S/MUX2 (88,2/96 kHz) A : canaux 1–4
B : canaux 5–8
  Canaux de sortie S/MUX4 (176,4/192 kHz) A : canaux 1–2
B : canaux 3–4
Autres entrées et sorties
Entrée wordclock BNC
  Tension d’entrée 2–5 V crête/crête
  Impédance d’entrée 75 Ω, ±10 %
  Terminaison Commutable on/off
  Déviation de fréquence autorisée en synchronisation externe ±100 ppm
Sortie/renvoi wordclock BNC (sélecteur OUT/THRU intégré)
  Tension d’entrée 2 V crête/crête (sur charge 75 Ω)
  Impédance de sortie 75 Ω, ±10 %
  Fréquences d’échantillonnage 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Caractéristiques audio
Bruit d’entrée équivalent ≤–127 dBu
Réponse en fréquence
  De l’entrée micro/ligne à la sortie ligne 20 Hz – 40 kHz, ±0,5 dB (JEITA)
40–80 kHz, ±5 dB (JEITA)
  De l’entrée micro/ligne à la sortie numérique En 44,1/48 kHz : 20 Hz – 20 kHz, ±0,5 dB (JEITA)
En 88,2/96 kHz : 20 Hz – 40 kHz, ±0,5 dB (JEITA)
En 176,4/192 kHz : 20 Hz – 80 kHz, ±5 dB (JEITA)
Rapport Signal/Bruit
  De l’entrée micro/ligne/instrument à la sortie ligne ≥116 dB (niveau entrée sur minimum, JEITA)
  De l’entrée micro/ligne/instrument à la sortie numérique ≥113 dB (44,1/48 kHz, 88,1/96 kHz)
≥111 dB (176,4/192 kHz)
  Distorsion
  De l’entrée micro/ligne à la sortie ligne ≤0,0007%
(1 kHz sinusoïdal, niveau maximal d’entrée, niveau entrée sur minimum)
  De l’entrée micro/ligne/instrument à la sortie numérique ≤0,001%
(1 kHz sinusoïdal, niveau maximal d’entrée, niveau entrée sur minimum)
Séparation des canaux
  De l’entrée micro/ligne à la sortie ligne ≥119 dB (1 kHz sinusoïdal, niveau entrée sur minimum)
  De l’entrée micro/ligne à la sortie numérique ≥114 dB (1 kHz sinusoïdal, niveau entrée sur minimum)
Alimentation et caractéristiques diverses
Alimentation CC 12 V via l’adaptateur secteur dédié (PS-P1230)
Dimensions (L × H × P) 482 mm × 45 mm × 229 mm
Poids 2,6 kg
Température de fonctionnement admissible 0 à 40 °C
Accessoires livrés Adaptateur secteur (Tascam PS-P1230 avec quatre prises interchangeables), kit de vis de montage en rack, mode d’emploi

Conception et caractéristiques sujettes à modification sans avis préalable.
