LA-80 MKII и LA-81 MKII 8-канальные конвертеры, предназначенные для высококачественного преобразования балансных (+4 dBu/–20 dBu) и небалансных (–10 dB) линейных сигналов, которые обеспечат лучшую интеграцию оборудования самых разных типов в Вашу студию. LA-80 MKII оборудован 8 небалансными RCA входами и 8 балансными XLR выходами. LA-81 MKII имеет 8 балансных XLR входов и 8 небалансных RCA выходов. Оба конвертера имеют переключаемую матрицу для линкования сигналов, что позволяет им работать в режиме дистрибьютора сигналов. И эту возможность можно использовать при необходимости разделить сигнал для записи на нескольких устройствах, или в случае многозонной маршрутизации аудио сигнала.

Переключатели на нижней панели позволяют выбирать номинальный уровень +4 dBu или –20 dBu для каждого канала, а переключатели ±12 dB передней панели позволят выполнить более детальную настройку уровня. Светодиоды передней панели отображают присутствие сигнала в каждом из каналов. Конвертеры также оборудованы переключателями «ground lift» для размыкания контакта «земли» на каждом канале, которые объединены в систему с мастер переключателем во избежание появления шумов и искажений, вызванных появлением замкнутой петли.

Сопутствующие продукты

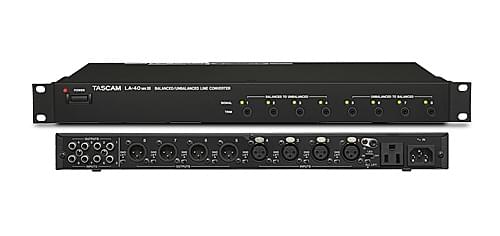

Tascam LA-40MKIII | Конвертер линейных сигналов (балансный/небалансный, двунаправленный)
LA-40MKIII: Конвертер линейных сигналов (балансный/небалансный, двунаправленный)
Tascam MM-4D/IN | Four-Channel Analogue-Dante Converter With DSP Mixer
MM-4D/IN: Four-Channel Analogue-Dante Converter With DSP Mixer
Tascam ML-4D/OUT | Four-Channel Dante-Analogue Converter With DSP Mixer
ML-4D/OUT: Four-Channel Dante-Analogue Converter With DSP Mixer

Описание

  • LA-80: 8 каналов с небалансными RCA входами и балансными XLR выходами
  • LA-81: 8 каналов с балансными XLR входами и небалансными RCA выходами
  • Выбор номинального уровня сигнала на разъемах XLR между +4 dBu и –20 dBu
  • Индивидуальные переключатели ±12 дБ на передней панели
  • Светодиодные индикаторы присутствия сигнала
  • Индивидуальные переключатели «ground lift» на каждом канале и главный мастер переключатель
  • Оба конвертера могут работать в режиме дистрибьютора сигнала.
  • Встроенный блок питания, не нужен сетевой адаптер
  • Высота 1U

Спецификации

Inputs and outputs (LA-80MKII, unbal. to bal.)
Inputs 8 RCA jacks (unbalanced)
  Input impedance 23 kΩ (when all INPUT LINK switches are OFF)
5.7 kΩ (when all INPUT LINK switches are ON)
  Nominal input level –10 dBV, ±1 dB
  Maximum input level +4.8 dBV
  Indicator detection level –36 dBV or more
(OUTPUT LEVEL switch set to +4 dB or –20 dB)
Outputs 8 XLR-type connectors (balanced, Pin 1 = ground, Pin 2 = hot, Pin 3 = cold)
  Output impedance 94 Ω
  Nominal load impedance 10 kΩ
  Minimum load impedance 600 Ω
  Nominal output level +4 dBu, ±1 dB
(OUTPUT LEVEL switch set to +4 dB)
–20 dBu, ±1 dB
(OUTPUT LEVEL switch set to –20 dB)
  Maximum output level +23 dBu
Inputs and outputs (LA-81MKII, bal. to unbal.)
Inputs 8 XLR-type connectors (balanced, Pin 1 = ground, Pin 2 = hot, Pin 3 = cold)
  Input impedance 54 kΩ (when all INPUT LINK switches are OFF)
6.7 kΩ (when all INPUT LINK switches are ON)
  Nominal input level +4 dBu, ±1 dB
(INPUT LEVEL switch set to +4 dB)
–20 dBu, ±1 dB
(INPUT LEVEL switch set to –20 dB)
  Maximum input level +30 dBu
(INPUT LEVEL switch set to +4 dB)
+8 dBu (INPUT LEVEL switch set to –20 dB)
  Indicator detection level –22 dBV or more
(INPUT LEVEL switch set to +4 dB)
–46 dBV or more (INPUT LEVEL switch set to –20 dB)
Outputs 8 RCA jacks (unbalanced)
  Output impedance 200 Ω
  Nominal load impedance 10 kΩ
  Minimum load impedance 1 kΩ
  Nominal output level –10 dBV, ±1 dB
  Maximum output level +18 dBV
Audio performance
TRIM range ±12 dB
S/N ratio (at nominal levels, INPUT/OUTPUT switches set to +4 dB) 90 dB(A) (20 kHz LPF)
87 dB(A) (20 Hz HPF and 20 kHz LPF)
Total harmonic distortion
(1 kHz, at nominal levels)		 0.005 % or less
Frequency response (at nominal levels) 20 Hz – 100 kHz, ±3 dB
Crosstalk
(1 kHz, nominal levels, 600 Ω load)		 –90 dB
Other specifications
Power requirements 100–240 V AC, 50/60 Hz
Power consumption 6 W
Dimensions (W x H x D) 483 mm x 44 mm x 280 mm
Weight 3 kg

Технические характеристики и внешний облик устройств могут быть изменены без предварительного уведомления.
